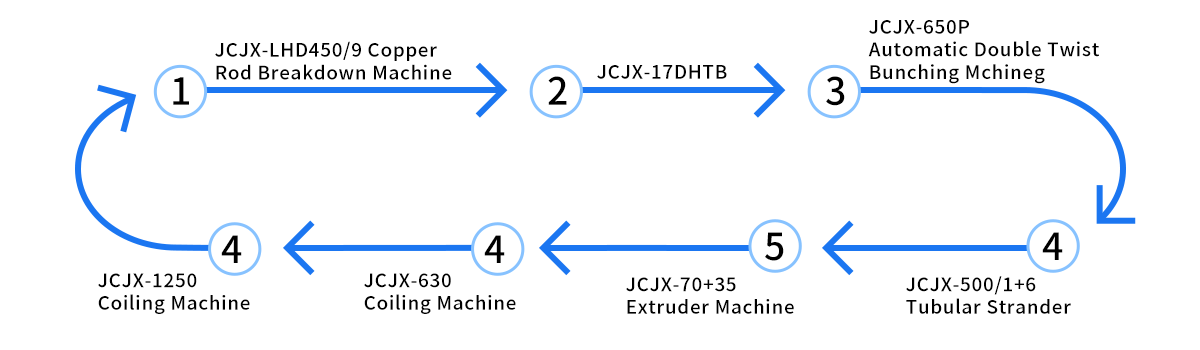

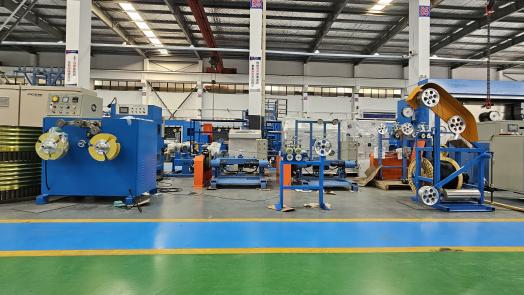

Der er i alt syv produktionslinjer som vist i følgende figur:
1. JCJX-LHD450/9 kobberstangsnedbrydningsmaskine
2. JCJX-17DHTB
3. JCJX-650P Automatisk Double Twist Bunding Machine
4. JCJX-500/1 6 Rørformet Strander
5. JCJX-70 35 Ekstrudermaskine
6. JCJX-630 rullemaskine
7. JCJX-1250 rullemaskine

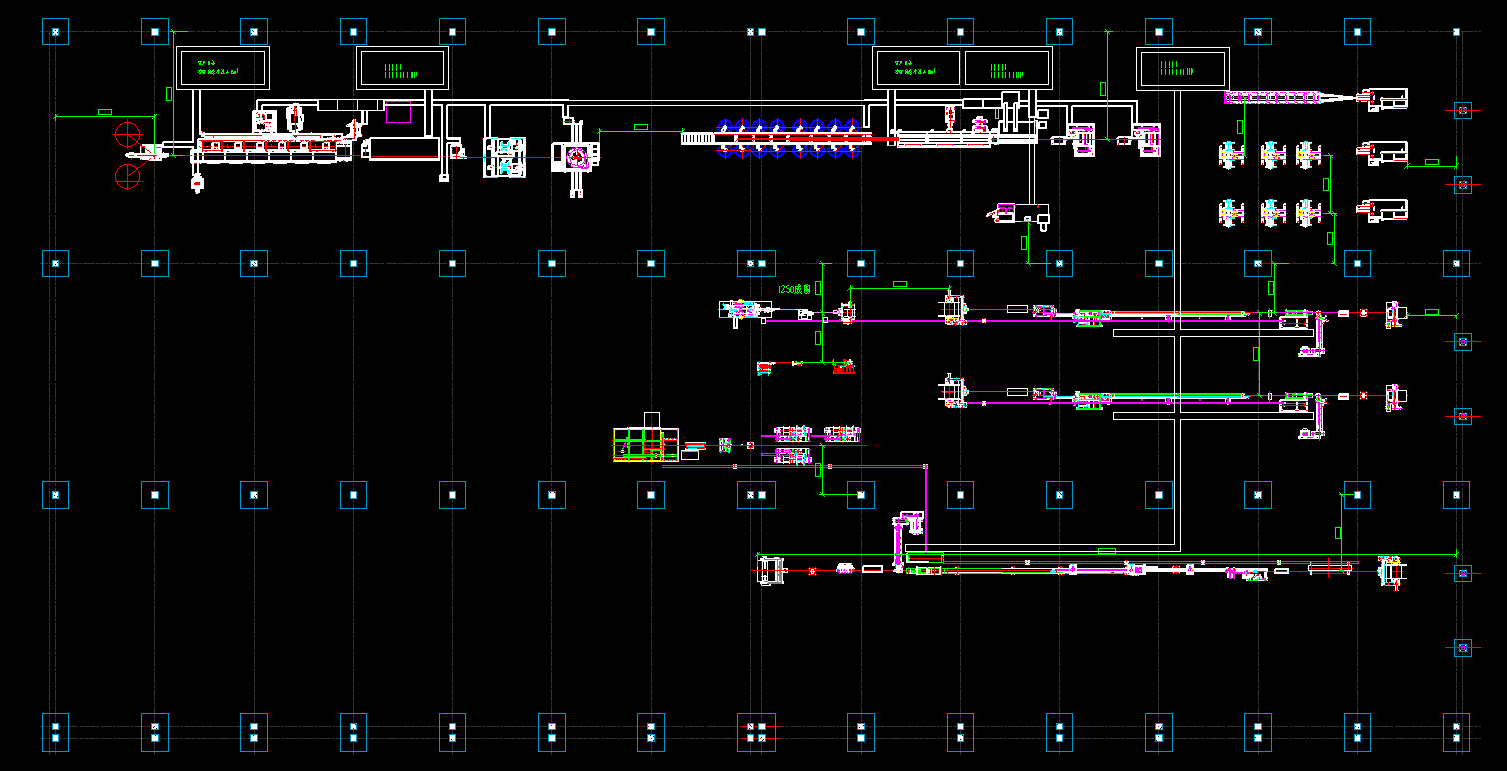

Kunde fabriksplanlægningstegninger

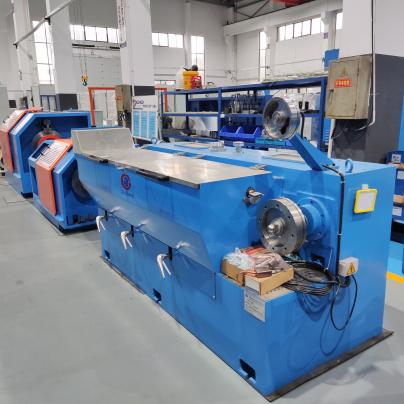

JCJX-LHD450/9

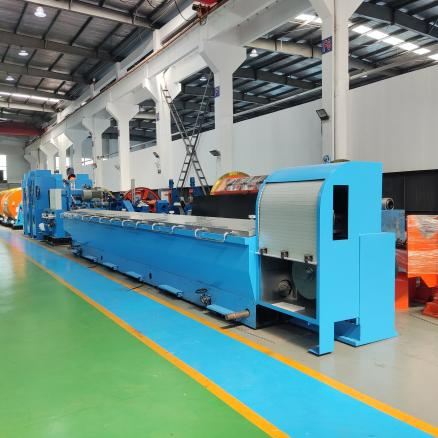

LHT450 Copper Rod Breakdown Machine er et tegneudstyr, der trækker kobbertråd med en diameter på 8 mm til 1,2 mm-4,0 mm. Den har et jernstøbt gearkassehus, fungerer med lav støj og er belagt med wolframcarbid på overfladen.
Maksimal indløbsdiameter: Φ 8mm
Udgangsdiameter: Φ 1,2 mm~ Φ 4,0 mm, Φ 1,5 mm~ Φ 4,0 mm, Φ 2,1 mm~ Φ 4,0 mm.
| Maskintype | LHT450/13 | LHT450/11 | LHT450/9 |
| Maks. indløbsdia.(mm) | φ8 | φ8 | φ8 |
| Udløbsdia.(mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Maks. Die nr. | 13 | 11 | 9 |
| Maks. linjehastighed (m/s) | 25 | 22 | 20 |
| Kropsstruktur | Stryget støbt |
| Transmissionstype | Ved højpræcisionsslibeudstyr |
| Fix speed capstan Dia. (mm) | Fix speed capstan Dia. (mm) |
| Tegning capstan | φ450 |
| Hovedmotoreffekt (KW) | Belagt med wolfram |
| Fix speed capstan motor (KW) | 280 |
| Smøringstype | 75 |
| Smøringstype | Fordybelse |
| Ekstraudstyr | 1. 450T kontinuerlig udglødningsenhed 2. Dobbelt rake-up 3. Spole 4、WS-1000 take-up |
JCJX-17DHTB
Tegnehastigheden er mellem højhastigheds- og lavhastigheds-trådtræksmaskiner. Den er udstyret med en kontinuerlig udglødningsanordning, som kan udføre online varmebehandling på tråden under tegneprocessen for at fjerne arbejdshærdning og genoprette metallets plasticitet.
1. Dobbelt inverter automatisk spændingskontrolsystem.
2. Unify 250 støbejerns hovedramme, præcisionsmaskineri, ingen stød.
3. Capstan behandlet med slidstærkt wolfram.
4. Velegnet til en kontinuerlig annealer, optagemaskine med og uden aksel og en coilermaskine.
| Maskintype | 280/13DH | 300/9DH | 250/17DH | 260/17D |
| Maks. Indløbsdia.(mm) | Φ3,5 |
| Udløbsdia.(mm) | Φ0,65-2,80 | Φ1,2-2,8 | Φ0,4-1,6 | Φ0,4-1,2 |
| Maks. Die nr. | 13 | 9 | 17 | 17 |
| Maks. Linjehastighed (m/min) | 2000 | 1200 | 1800 | 1200 |
| Kropsstruktur | strøget støbt | | | |
| Maskinens glideforhold | 20 % | 18 % | 20 % | 18 % |
| Transmissionstype | 280 | 300 | 250 | 260 |
| Fast hastighed Capstan Dia. (mm) | Ved højpræcisionsslibeudstyr | Ved kæde |
| Optagmotoreffekt (KW) | 11(15) | 11 |
| Smøretype | Fuld fordybelse | Spray type |
| Spolestørrelse (mm) | Φ500/Φ630 (boringen er Φ127 mm) eller ændret efter krav |
| Valgfrit udstyr | 1. Kontinuerlig udglødningsanordning 2. Coiler |
| Online kontinuerlig udglødningsanordning |
| Type | 350T | 250T/B | 250T/A |
| Maskinens struktur | Vandret | Lodret | Lodret |
| Udglødningshjul Dia.(mm) | Φ350 | Φ250 | Φ250 |
| Dia. af udglødningstråd (mm) | Φ0,8-Φ2,8 | Φ0,6-Φ2,2 | Φ0,4-Φ1,6 |
| Udglødningsbeskyttelsestype | Damp eller nitrogen |
| Udglødningsspænding | 0-65V(DC) | 0-60V(DC) |
| Udglødningsstrøm | 0-2500A(DC) | 0-(2000A,1500A,1200A)(DC) |

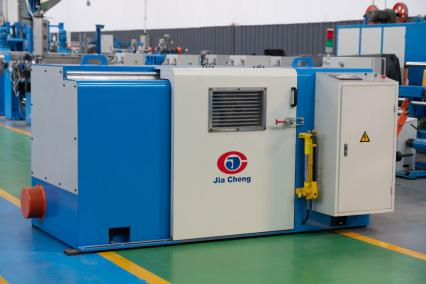

JCJX-650P Automatisk Double Twist Bunding Machine
Den er tilpasset til at sno den nøgne kobbertråd, tincoated wire og lakeret wire, som er mere end 7 tråde. Den magnetiske bremse, som bremser automatisk, når ledningen knækker, anvender en magnetisk pulverkoblingstype. (PLC kontroludgang).
1. Transducer vedtager INOVANCE mærke, lejer er importerede mærker.
2. Motoren vedtager det nationale førsteklasses mærke
3. Lav spænding tænd-sluk, bremse adopterer førsteklasses mærke hjemme og i udlandet.
| Maskintype | JCJX-300P | JCJX-500P | JCJX-500PB |
| Brug | Til bundtning af 7 bare kobber, fortinnet tråd, emaljeret tråd |
| Kontroltype | PLC HMI Inverter kontrol |
| Snoningssektionsareal (mm2) | 0,035-0,45 | 0,05-2,50 | 0,05-4,00 |
| Kobbertråd Dia.(mm) | Φ0,05-Φ0,25 | Φ0,10-Φ0,45 | Φ0,10-Φ0,52 |
| Snoningsafstand (mm) | 2.00-17.17 | 6.30-50.40 | 6.30-80.5 |
| Snoningsretning | S eller Z |
| Optag spænding | Spænding Styres af magnetisk kobling |
| Maks. hovedakselhastighed (r/min) | 3000 | 3000 | 2500 |
| Traverserende Type | Tværgående og afstand kan justeres ved at pege på tværs |
| Smøring af lejer | Smørenippel med højtemperaturolie | Tynd oliesmøring, cirkulationskøling |
| Undertråds- og aflæsningstype | Hydraulisk type |
| Maks. Bobbin Dia. | Φ300 | Φ500 | Φ500 |
| Auto stop enhed | Autostop, mens indstillingslængden nås, og ledningen knækket indvendigt og udvendigt |
| Bremse | Magnetisk bremse |
| Motoreffekt (kw) | 4 | 5.5 | 5.5 |
| Hovedaksel centerhøjde (mm) | 630 | 700 | 700 |

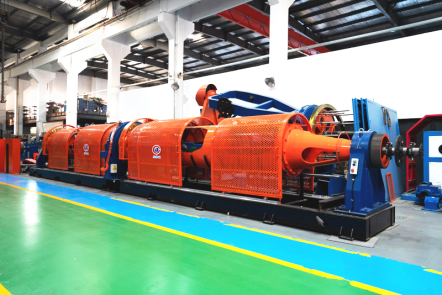

JCJX-500/1 6 rørformet strander
Maskinen bruges til at lave kobbertråd, stålkernetråd af aluminium og stålreb. Den kan også bruges til at snore ståltråd og isoleret tråd.
I henhold til forskellige modeller kan den maksimale vridningsydre diameter vælges: 12 mm og 15 m. Ifølge forskellige modeller er intervallet for snoning 20~181, 20~331, 36~274
1. Betjen bekvem, PLC HMI inverter kontrol.
2. Lave omkostninger og høj effektivitet.
3. Høj hastighed, høj kapacitet.
4. Denne maskine bruges til at lave kobbertråd, stål-kerne aluminium strandtråd og ståltov. Den kan også bruges til at snore ståltråd og isoleret tråd.
| Maskintype | 400 type | 500 type | 630 type |
| Enkelt kobbertrådsdiameter | Ø1,0-2,5mm | Ø 1,3-4,5 mm |
| Enkelt ståltrådsdiameter | Ø1,5-3,0 | Ø1,3-3,5mm |
| Enkelt aluminiumtrådsdiameter | Ø1,5-4,0mm | Ø1,8-5mm |
| Max strandet dia. | 12 mm | 15 mm |
| Pitch rækkevidde | 20-181 mm | 20-331 mm | 36-274 mm |
| Rørrotationshastighed | 700r/min | Stort leje type 600r/min | Stort leje type 500r/min |
| Støttehjul 500r/min | Støttehjul 350r/min |
| Trækhjul dia | Ø800 400 mm | Ø1250mm | Ø1250mm |
| Pay-off undertråd indersiden af strander | 400mm | 500 mm | 630 mm |
| Optagespolens størrelse | PN800-1250mm | PN800-1600mm | PN1200-2000mm |

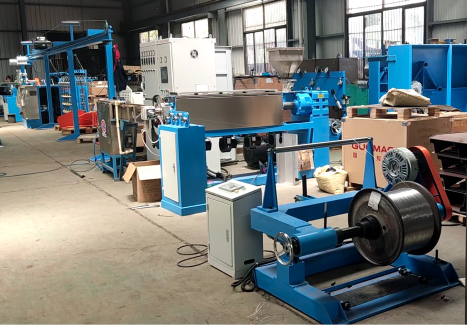

JCJX-70 35 ekstrudermaskine
Præcis design af skruen, holdbar, ikke-slim, tager ikke af krom, skift farve hurtigt, med høj kapacitet, høj kvalitet, trådens koncentricitet er mere end 90%, med høj præcision ±0,03. Med touch screen PLC kontrol, nem betjening, mere hommization.
1. Anvendelse: det bruges til isolering af kabel med PVC, LDPE, NYLON, TPU.
2. Produktionslinje består af: pay-off, hovedmaskine, hovedskab, fast trug, trækkraft, take-up.
3. Valgfrie dele: larve, gnistrende maskine, diameter-testende lasermåler, LSZH-skrue, portal-type take-up og pay-off, ende-aksel type take-up og pay-off.
| Type | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Skruedia.(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Skrue L/D-forhold | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Ekstruderingskapacitet (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Ekstruderingskapacitet (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Ekstruderingskapacitet (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Hovedmotoreffekt | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Samlet kraft | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Færdig diameter (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Udbetalingsspolestørrelse (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Pay-off Strøm | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Haul-off enhedstype | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Aftræksenhedens strøm | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akkumulatorlængde (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Spolestørrelse (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Optag magt | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Linjehastighed (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimension(m) (L*B*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Vægt (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
JCJX-630/1250 rullemaskine
Det bruges hovedsageligt til at rulle lange ruller af ledninger eller kabler til spoler for at lette efterfølgende emballering, transport og brug.
Funktion:
1. Den automatiske spænding kan styre pay-off enhed, ledninger er arrangeret pertect på spolen.;
2. Vedtagelse af auto pay off sæt, pay off wire er i orden.
3. Høj effektivitet, generelt producere 700 på 8 timer, løft tre gange.
| Model | Φ630 mm | Φ1250 mm | Φ1250-Φ1600mm |
| Gældende ledningsrækkevidde | 0,5-6mm2 | 10-70 mm2 | 10-240 mm2 |
| Gennemløbende spænding | Automatisk |
| Hovedmotorens hastighed | 0-600 r/min | 0-300 r/min | 0-300 r/min |
| Indlæser spoletype | Håndtag-type | Elektrisk type | Elektrisk type |
| Pay-off-bibbin-model | Φ400-630 mm | Φ800-1250 mm | Φ1000-1600mm |
| Tryk på model | Udvendig Dia .≤320 mm Indre Dia. 120 mm Bredde 30-100 mm | Udvendig dia.≤600 mm Indre Dia. 200300 mm Bredde 60-150 mm 150-200 mm | 50-250 |
| Power | 2,2kw | 3kw | 4kw |
| Måler-tællerstruktur | Type hjultryk | Dobbelthjulstype med lufttryk | Dobbelthjul type med lufttryk |
| Induktionstype/ Målenøjagtighed | Drejekoder/0,5 % | Drejekoder/0,5 % | Drejekoder/0,5 % |
