Der er i alt fire produktionslinjer, og detaljerne er som følger:
1. JCJX-65 silicium ekstruder Ekstrudering af kernetråd
2. JCJX-1000 Cantilever Single Twist Machine Snoning af kernetråd
3. JCJX-80 ekstruder Ekstrudering af kappe
4. JCJX-1250 rullemaskine Oprulning

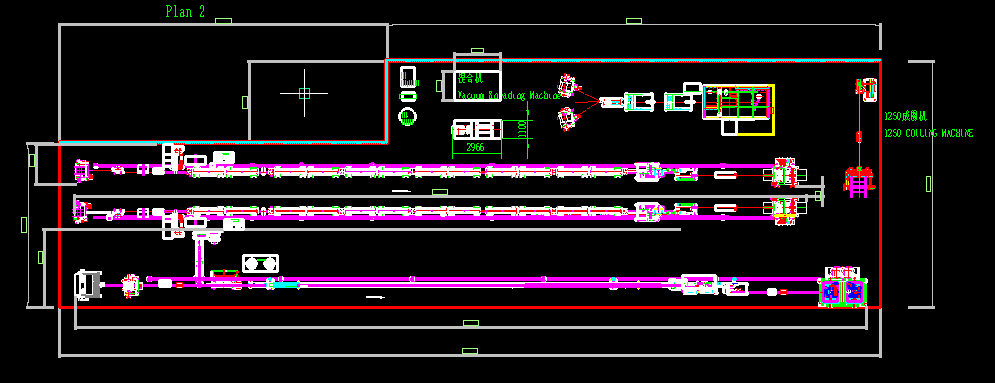

Kunde fabriksplanlægningstegninger
Jiangsu Jiacheng Technology Co., Ltd. har været engageret i udviklingen af kabelfremstillingsudstyrsindustrien siden etableringen i 1990. Vi er en professionel virksomhed, der fremstiller forskellige typer af lednings- og kabelfremstillingsudstyr såsom trådtrækningsmaskiner, snoningsmaskiner, ekstrudermaskiner, spole- og omviklingsmaskiner, tinnings- og relaterede wire-maskiner og andre relaterede wirer kabelfremstillingsmaskine.

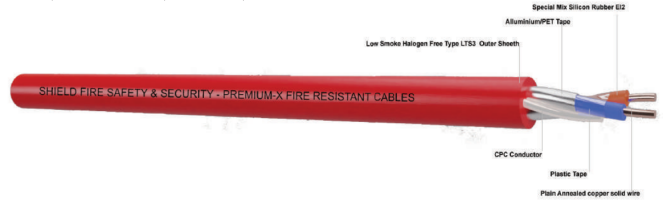

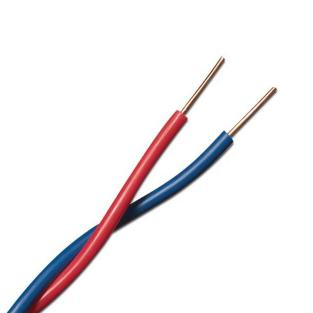

For nylig nåede vores virksomhed med succes en samarbejdsaftale med en kunde i De Forenede Arabiske Emirater og leverede en komplet plan for produktionen af en 2-kernet 1,5-2,5 kvadratmeter brandsikker kabelproduktionslinje. Under acceptprocessen anerkendte kunden i høj grad vores virksomheds mekaniske ydeevne, kvalitet og forskellige eftersalgsservice og ser frem til yderligere samarbejde med Jiacheng Technology i fremtiden.

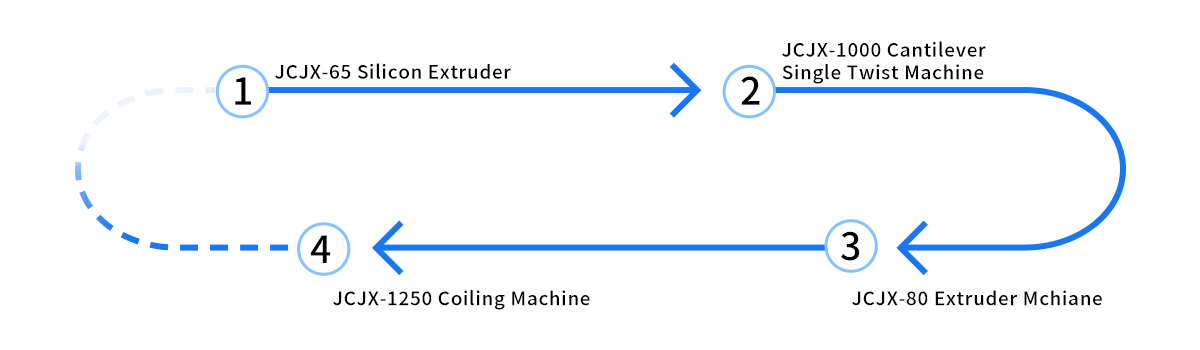

Produktionslinje proces:

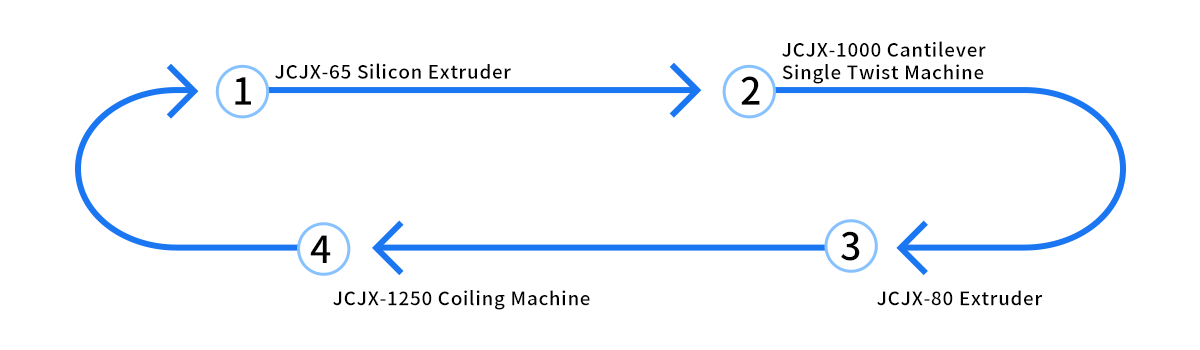

Hele planlægningsplanen

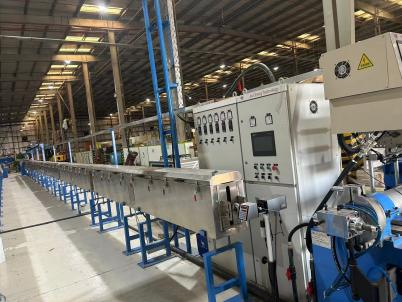

JCJX-65 silicium ekstruder
Anvendes til alle slags højtemperatur silikonegummikabel og højtemperaturkapper.
1. PLC Touch screen kontrol, justering og overvågning af parameter for hele produktionslinjen.
2. Silikonegummi brugt skrue og cylinder, krydshoved og matricer for at forhindre indvendig vulkanisering.
3. Silikonegummi bruges til at undgå justering af dysehoved, automatisk kontrol af vandkølingssystem eller manuel kontrol.
4. Med præcisionstest feedback-system for at sikre nøjagtig tråddiameter for at reducere omkostningerne.
| Model | JCJX-45 | JCJX-70 | JCJX-90 | JCJX-120 |
| Hovedmaskineeffekt (kw) | 11 | 22 | 37 | 45 |
| Ekstruderingskapacitet (kg/h) | 30 | 80 | 135 | 260 |
| Skrue diameter (mm) | φ45 | Φ70 | φ90 | φ120 |
| Skrue L/D-forhold | 12:1 | 14:1 | 14:1 | 14:1 |
| Udbetalt spolestørrelse (mm) | φ300-400 | Φ400-630 | φ400-630 | φ1000-1200 |
| Lederstørrelser (mm) | φ0,2-3,0 | Φ1,5-6,0 | φ2,1-10 | φ5,0-15 |
| Færdige kabelstørrelser (mm) | φ0,8-5,0 | Φ1,8-8,0 | φ3,0-12 | φ8,0-20 |
| Vulkaniseringstankens længde (m) | 12 | 16 | 24 | 24 |
| Varmekraft | Sektion 36kw | Sektion 48kw | Sektion 72kw | Sektion 84kw |
| Trækmotor (kw) | 2.2 | 4 | 7.5 | 11 |
| Produktionshastighed (m/min) | 10-200 | 10-200 | 4-40 | 4-40 |
| Størrelser på undertrådsspolen (mm) | Φ400-500 | Φ400-630 | φ1250-1600 | φ1250-2000 |

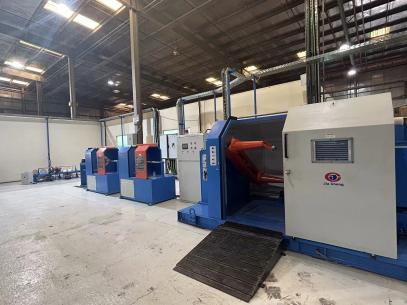

JCJX-1000 Cantilever Single Twist Machine
Det er vant til alle slags kabler og indpakning og også vant til alle slags bløde ledere og computerkabler, ruber-kabelstyrende kabler som KVVRP, KVVR, RVV, KVV.
1) Mere stabilitet, høj produktionseffektivitet, lav støj og nem at betjene.
2) Den kan sno både kabel og kobbertråd.
3) Vridning og indpakning på samme tid.
| Model | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Udbetalingsspolens diameter (mm) | Φ400-Φ500-Φ630 |
| Optræksspolens diameter (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Gældende ledningsdia.(mm) | Φ0,6-3,0 | Φ1,0-5,0 |
| Hovedmotoreffekt (kw) | 11 | 15 | 15 | 20 |
| Maks. lay-up dia.(mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Vridningsstigning (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Antal drejninger (r/min) | 1000 | 800 | 600 | 550 |
| Optag spænding | Pneumatisk spænding |
| Traverserende stil | Trinløs regulering, i henhold til spolens rotationshastighed og frem- og tilbagegående bevægelse |
| Kørselsafstand (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Vridningsretning | S- eller Z-retningsfri betegnelse |
| Indpakningstype | Center wire-indpakning eller sideindpakning |

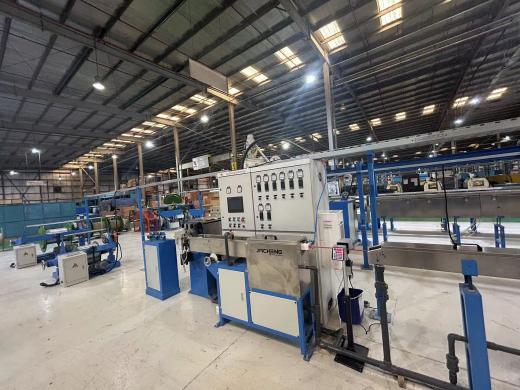

JCJX-80 ekstruder

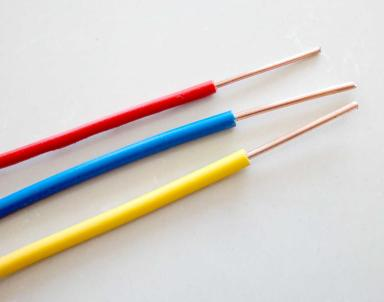

Det bruges til isolering af ledninger og kabler med PVC, LDPE, NYLON, TPU. Det kan også være udstyr med tredobbelt co-ekstrudering krydshoved og dobbelt lag.
1. Produktionslinje består af: pay-off, hovedmaskine, hovedskab, fast trug, bevægeligt trug, akkumulator, trækkraft, take-up, gnisttester.
2. Valgfrie dele: aktiv betaling, forvarmer, pulvermaskine, lasermåler til diametertest, LSZH-skrue, enkelt- og dobbeltspoleoptagningsmaskine, spole- og indpakningsmaskine.
3. Funktion: præcist design af skruen, holdbar, ikke-slim, tager ikke af krom, skift farve hurtigt, med høj kapacitet, høj kvalitet, trådens koncentricitet er mere end 90%, med høj præcision ±0,03. Med berøringsskærm PLC-kontrol, nem betjening, mere hommisering.
| Type | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Skruedia.(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Skrue L/D-forhold | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Ekstruderingskapacitet (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Ekstruderingskapacitet (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Ekstruderingskapacitet (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Hovedmotoreffekt | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Samlet kraft | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Færdig diameter (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Udbetalingsspolestørrelse (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Pay-off Strøm | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Haul-off enhedstype | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Aftræksenhedens strøm | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akkumulatorlængde (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Spolestørrelse (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Optag magt | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Linjehastighed (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimension(m) (L*B*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Vægt (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

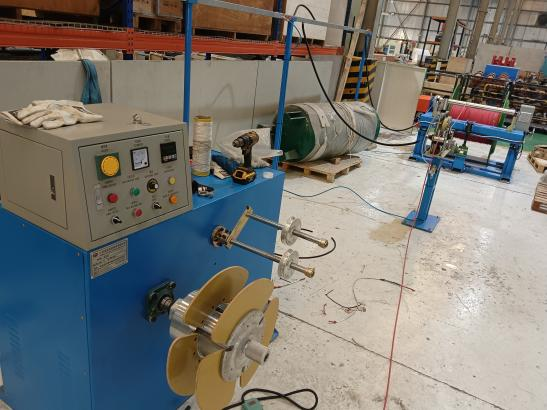

JCJX-1250 rullemaskine

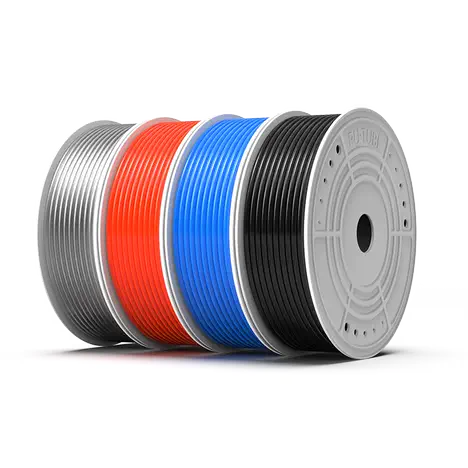

Det bruges hovedsageligt til at rulle lange ruller af ledninger eller kabler til spoler for at lette efterfølgende emballering, transport og brug.
Funktion:
1. Den automatiske spænding kan styre pay-off enhed, ledninger er arrangeret pertect på spolen.;
2. Vedtagelse af auto pay off sæt, pay off wire er i orden.
3. Høj effektivitet producerer generelt 700 på 8 timer, løft tre gange.
| Model | Φ630 mm | Φ1250 mm | Φ1250-Φ1600mm |
| Gældende ledningsrækkevidde | 0,5-6mm2 | 10-70 mm2 | 10-240 mm2 |
| Gennemløbende spænding | Automatisk |
| Hovedmotorens hastighed | 0-600 r/min | 0-300 r/min | 0-300 r/min |
| Indlæser spoletype | Håndtag-type | Elektrisk type | Elektrisk type |
| Pay-off-bibbin-model | Φ400-630 mm | Φ800-1250 mm | Φ1000-1600mm |
| Tryk på model | Udvendig Dia .≤320 mm Indre Dia. 120 mm Bredde 30-100 mm | Udvendig dia.≤600 mm Indre Dia. 200300 mm Bredde 60-150 mm 150-200 mm | 50-250 |
| Power | 2,2kw | 3kw | 4kw |
| Måler-tællerstruktur | Type hjultryk | Dobbelthjulstype med lufttryk | Dobbelthjul type med lufttryk |
| Induktionstype/ Målenøjagtighed | Drejekoder/0,5 % | Drejekoder/0,5 % | Drejekoder/0,5 % |
