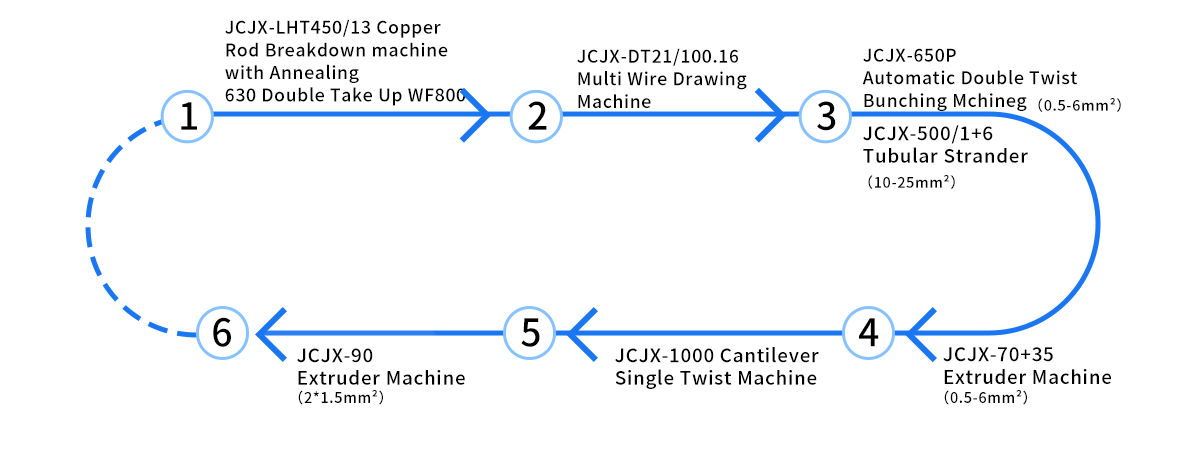

Det overordnede udstyrsdesign er som følger:
1. LHT450/13 kobberstang-nedbrydningsmaskine med udglødning Trækker fra 8 mm kobbertråd til 1,2-3,5 mm
2. JCJX-DT21/100.16 Multi Wire Drawing Machine Producer 0,15-0,5 mm fine tråde
3. JCJX-650P automatisk dobbeltsnoningsmaskine Twist 19-84 ledninger for at producere bløde snoede ledere på 0,5-6 mm²kvadratmeter
4. JCJX-70 35 ekstrudermaskine Isoleringsekstrudering til 0,5-6 firkantede ledninger
5. JCJX-1000Cantilever Single Twist Machine Trådede 2-5-leder isolerede ledninger
6. JCJX-90 ekstrudermaskine Lever en beskyttende kappe til 2-5 ledere kabel og 2 * 1,5 mm2 flad ledning

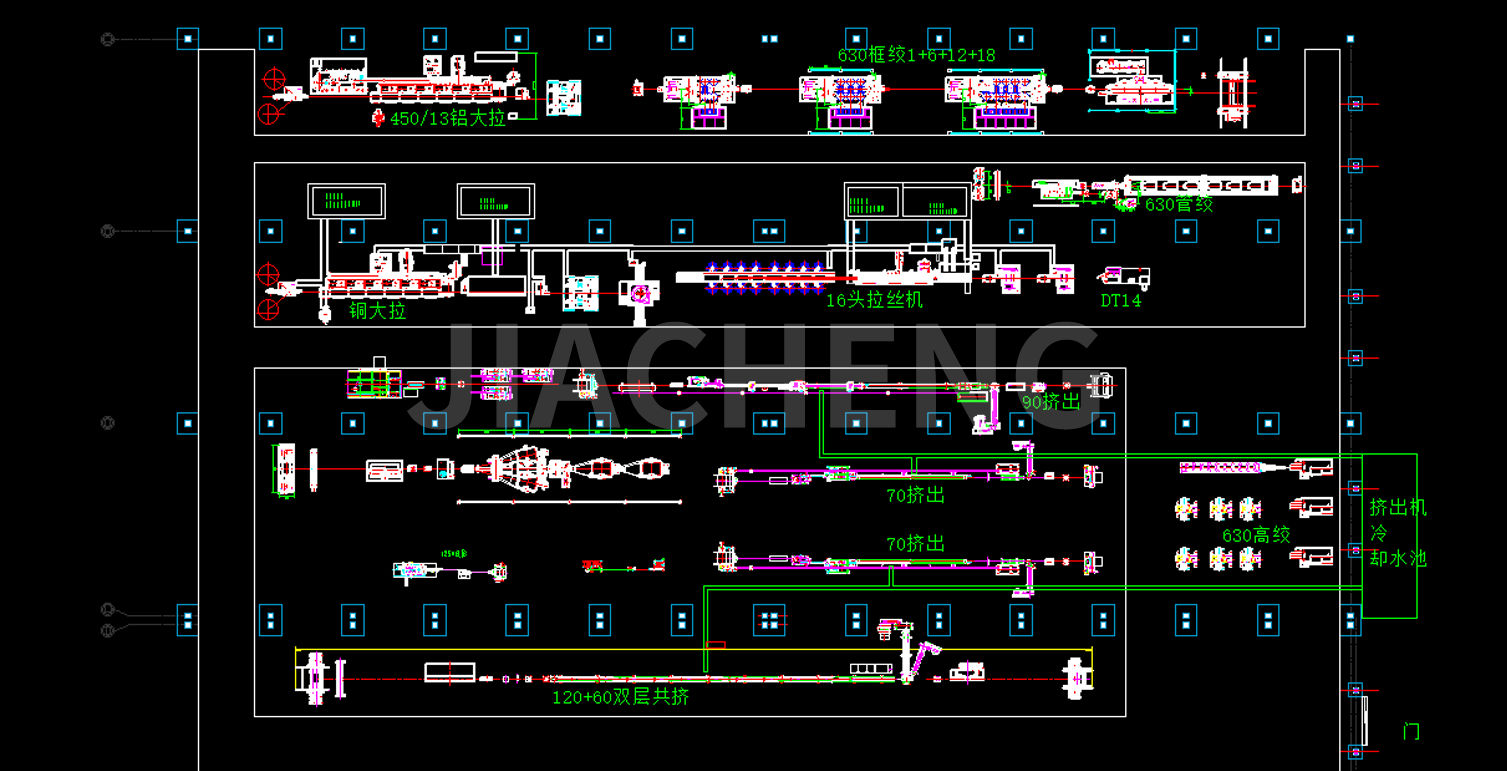

Kunde fabriksplanlægningstegninger:

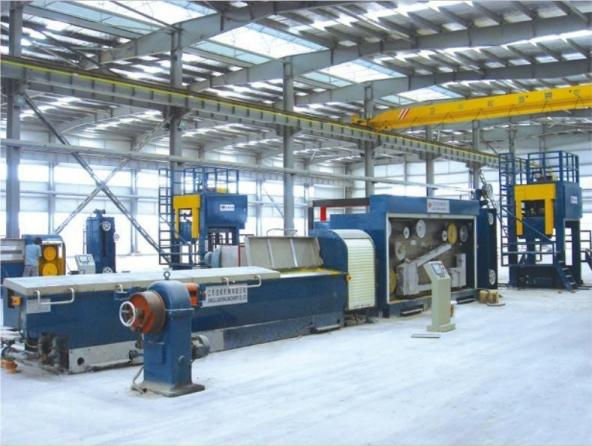

(1)LHT450/13 kobberstangsnedbrydningsmaskine med udglødning
JCJX-LHT450/13 højhastigheds kobberstang nedbrydningsmaskine er at trække ∮8mm almindelig kobberstang til∮1,2-3,5mm blød kobbertråd. Tegnekapstanerne er arrangeret i en linje, der er i stand til at arbejde kontinuerligt med høj tegnehastighed. De mekaniske dele og den elektriske styring matcher hinanden og er nemme at betjene, udskifter matricer uden pause og for at skifte spoler automatisk. Denne maskine har funktionerne let betjening, høj effektivitet og produkt af god kvalitet.
| Maskintype | LHT450/13 | LHT450/11 | LHT450/9 |
| Maks. indløbsdia.(mm) | φ8 | φ8 | φ8 |
| Udløbsdia.(mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Maks. Die nr. | 13 | 11 | 9 |
| Maks. linjehastighed (m/s) | 25 | 22 | 20 |
| Kropsstruktur | Stryget støbt |
| Transmissionstype | Med højpræcisionsslibeudstyr |
| Fix speed capstan Dia.(mm) | Fix speed capstan Dia.(mm) |
| Tegning capstan | φ450 |
| Hovedmotoreffekt (KW) | Belagt med wolfram |
| Fix speed capstan motor (KW) | 280 |
| Smøringstype | 75 |
| Smøringstype | Fordybelse |
| Ekstraudstyr | 1. 450T kontinuerlig udglødningsanordning 2. Dobbelt rake-up 3. Coiler 4、WS-1000 take-up |
| Online kontinuerlig udglødningsanordning |
| Maskintype | 450T | 450TB |
| Udglødning Wire Dia. (mm) | Ø1,2-3,5 | Ø1,2-4,2 |
| Udglødningsspænding (V) | 0-60 | 0-60 |
| Udglødningsstrøm (A) | 0-6000A (DC) | 0-5000A (AC) |
| Maks. Udglødningshastighed (m/s) | 25 |

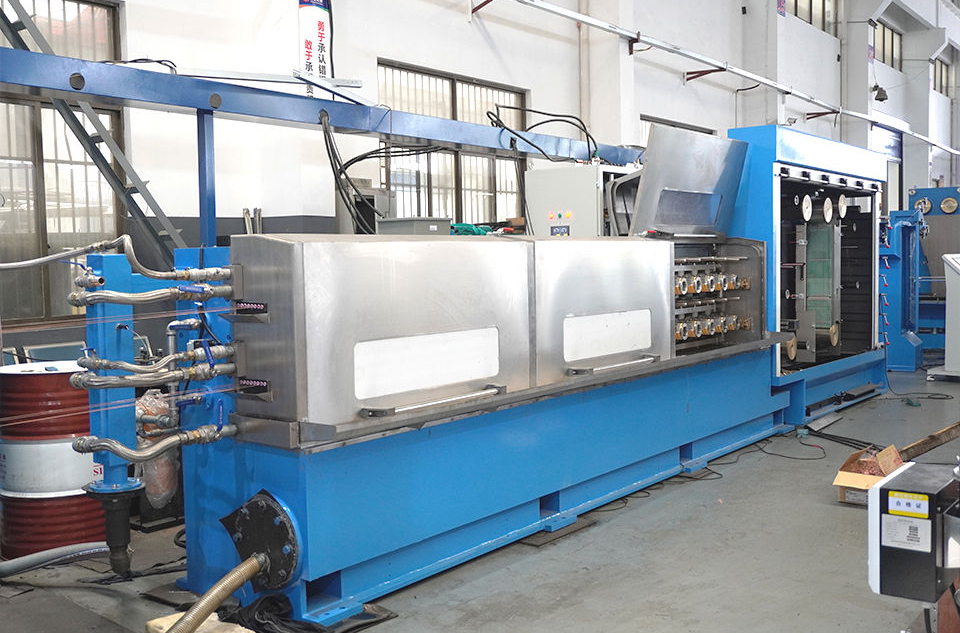

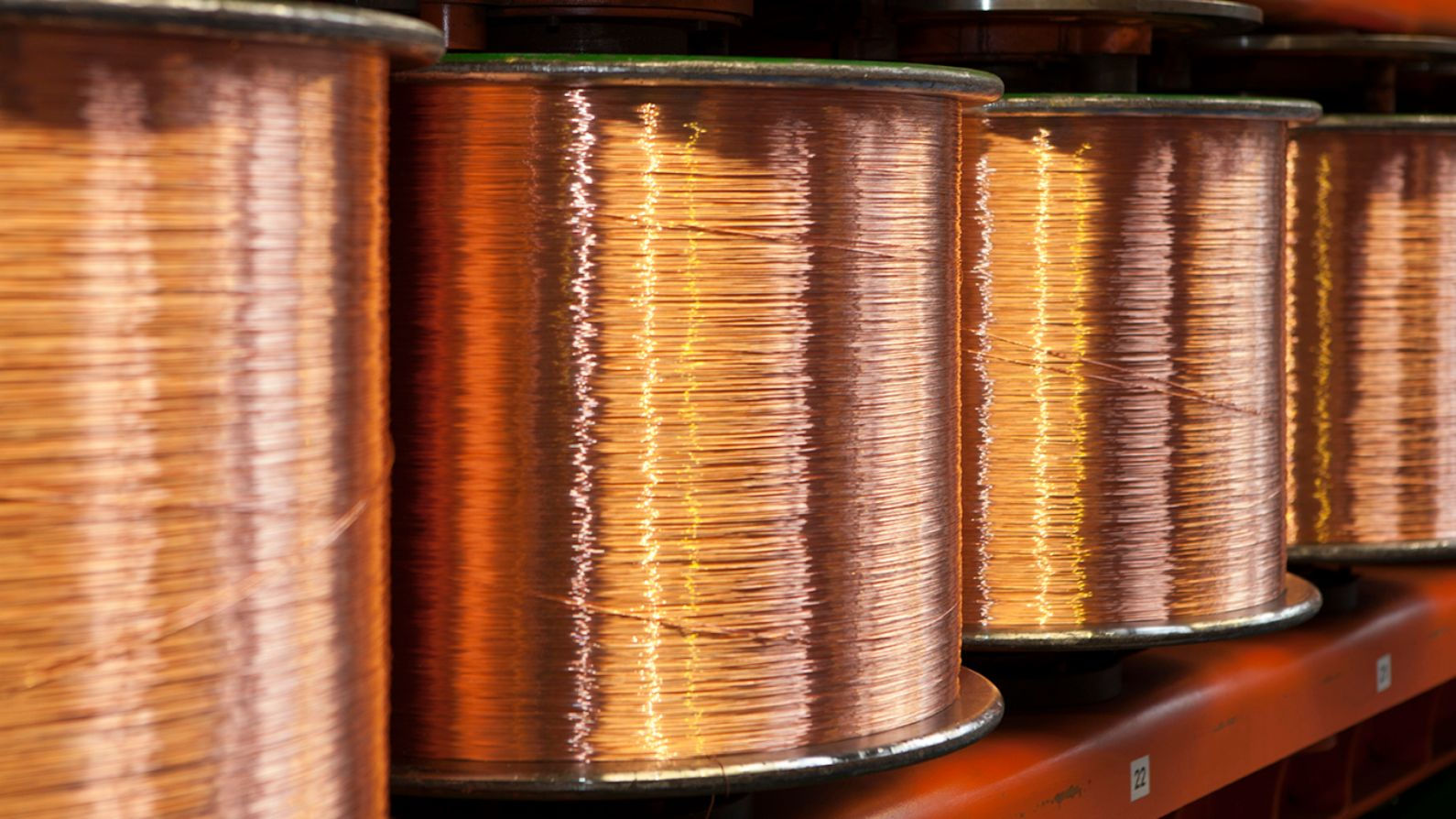

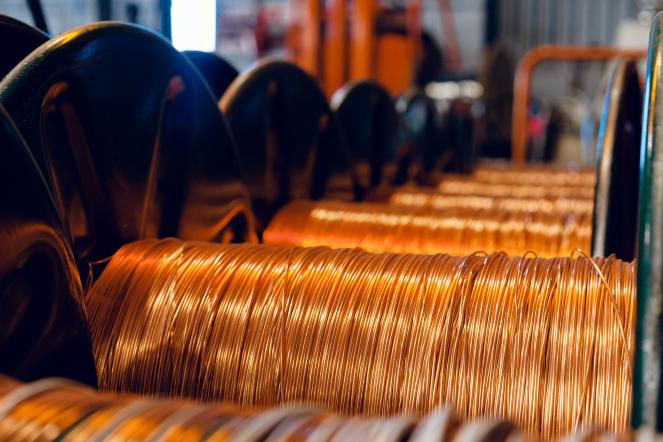

(2)JCJX-DT21/100.16 Multi Wire Tegnemaskine
En af de vigtigste fordele ved en multi-wire tegnemaskine er dens høje produktivitet. Ved at trække flere ledninger samtidigt, øger maskinen output betydeligt sammenlignet med traditionelle enkelttråds trækmaskiner. Multi-wire tegnemaskiner er alsidige og kan håndtere forskellige typer metalstænger og trådbundter, herunder kobber, aluminium og deres legeringer.
Udgangsdiameter: Fremstil 0,15-0,5 mm fine ledninger
| Maskintype | DT18/120.4 | DT24/100.16 | DT24/100.20 |
| Tegning Wire No. | 4 ledninger | 16 ledninger | 20 ledninger |
| Maks. Die nr. | 18 | 24 | 24 |
| Maks. Indløbsdia.(mm) | Ø1,85 | Ø2,6 | Ø2,6 |
| Udløbsdia.(mm) | Ø0,25- Ø0,7 | Ø0,16- Ø0,4 | Ø0,16- Ø0,4 |
| Tegning Capstan Dia.(mm) | Ø120 | Ø100 | Ø100 |
| Maks. Tegningshastighed (m/s) | 25 | 30 | 30 |

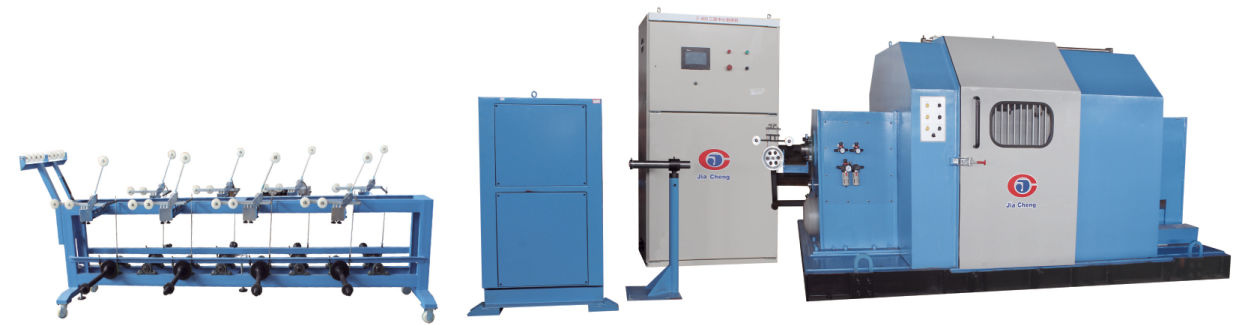

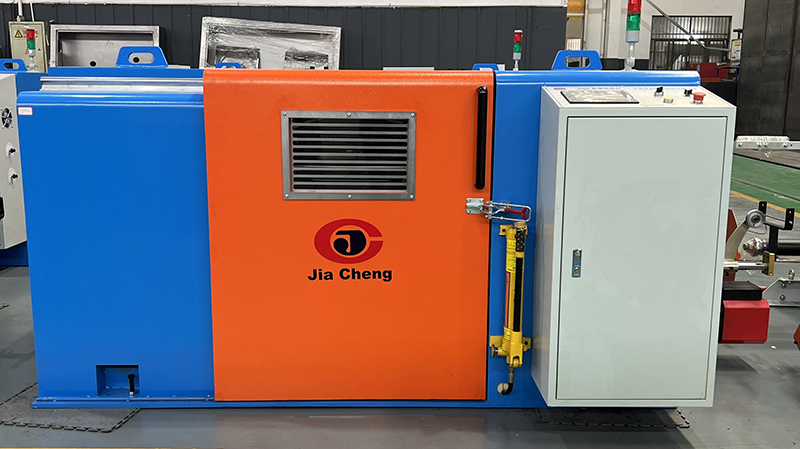

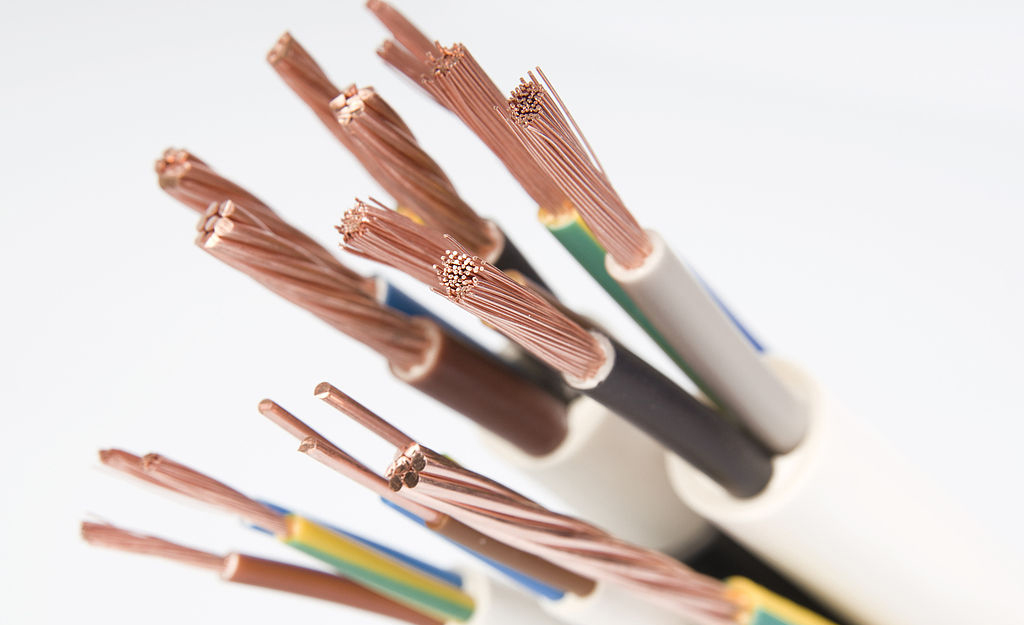

(3)JCJX-650P Automatisk dobbeltdrejet bundningsmaskine
Den er tilpasset til at sno den nøgne kobbertråd, tin-coating wire og lakeret wire, som er mere end 7 tråde, magnetisk bremse, som bremser automatisk, når wire brud, spænding vedtager magnetisk pulver kobling type. (PLC kontrol output)
| Maskintype | JCJX-650P | JCJX-800P | JCJX-1000 |
| Brug | Til bundtning af 7 bare kobber, fortinnet tråd, emaljeret tråd |
| Kontroltype | PLC HMI Inverter kontrol |
| Snoningssektionsareal (mm2) | 0,18-6,00 | 2.5-16.00 | 8.00-20.00 |
| Kobbertråd Dia.(mm) | Φ0,18-Φ1,00 | Φ0,50-Φ1,20 | Φ0,72-Φ6,0 |
| Snoningsafstand (mm) | 11.61-99.04 | 22,51-152,32 | 22,73-173,66 |
| Snoningsretning | S eller Z |
| Optag spænding | Spænding Styres af magnetisk kobling |
| Maks. hovedakselhastighed (r/min) | 2000 | 1200 | 800 |
| Traverserende Type | Tværgående og afstand kan justeres ved at pege på tværs |
| Smøring af lejer | Tynd oliesmøring, cirkulationskøling | Smørenippel med højtemperaturolie | Smørenippel med højtemperaturolie |
| Undertråds- og aflæsningstype | Hydraulisk type |
| Maks. Bobbin Dia. | Φ630 | Φ800 | Φ1000 |
| Auto stop enhed | Autostop, mens indstillingslængden nås, og ledningen knækket inde og ude |
| Bremse | Magnetisk bremse |
| Motoreffekt (kw) | 7.5 | 11 | 22 |
| Hovedaksel centerhøjde (mm) | 850 | 900 | 1100 |

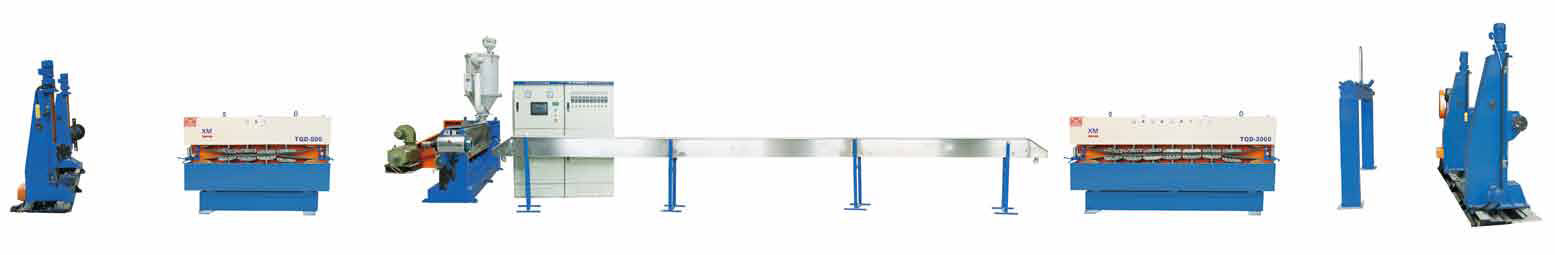

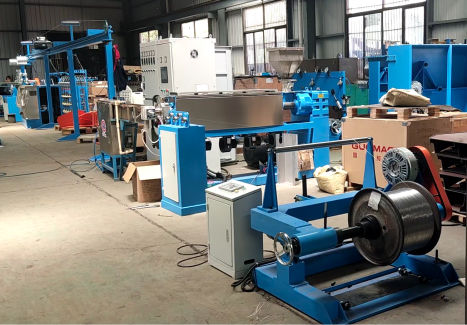

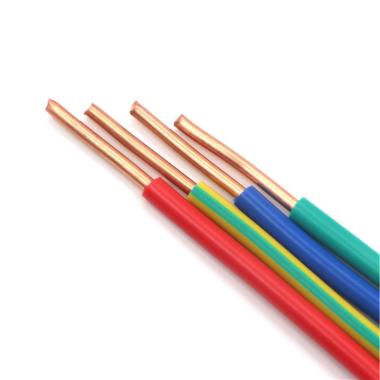

(4)JCJX-70 35 ekstrudermaskine
Præcis design af skruen, holdbar, ikke-slim, tager ikke af krom, skift farve hurtigt, med høj kapacitet, høj kvalitet, trådens koncentricitet er mere end 90%, med høj præcision ±0,03. Med touch screen PLC kontrol, nem betjening, mere hommization.
1. Anvendelse: det bruges til isolering af kabel med PVC, LDPE, NYLON, TPU.
2. Produktionslinje består af: pay-off, hovedmaskine, hovedskab, fast trug, trækkraft, take-up.
3. Valgfrie dele: larve, gnistrende maskine, diameter-testende lasermåler, LSZH-skrue, portal-type take-up og pay-off, ende-aksel type take-up og pay-off.
| Type | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Skruedia.(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Skrue L/D-forhold | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Ekstruderingskapacitet (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Ekstruderingskapacitet (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Ekstruderingskapacitet(kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Hovedmotoreffekt | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Samlet kraft | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Færdig diameter (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Udbetalingsspolestørrelse (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Pay-off Power | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Haul-off enhedstype | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Aftræksenhedens strøm | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akkumulatorlængde (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Spolestørrelse (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Optag magt | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Linjehastighed (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimension(m) (L*B*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Vægt (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
(5)JCJX-1000Cantilever Single Twist Machine
Den er velegnet til alle slags datakabler, kommunikationskabler, specielle kabler snoede, samtidig afsluttet centerindpakning og lateral indpakning.
| Model | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Udbetalingsspolens diameter (mm) | Φ400-Φ500-Φ630 |
| Optræksspolens diameter (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Gældende ledningsdia.(mm) | Φ0,6-3,0 | Φ1,0-5,0 |
| Hovedmotoreffekt (kw) | 11 | 15 | 15 | 20 |
| Maks. lay-up dia.(mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Vridningsstigning (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Antal drejninger (r/min) | 1000 | 800 | 600 | 550 |
| Optag spænding | Pneumatisk spænding |
| Traverserende stil | Trinløs regulering, i henhold til spolens rotationshastighed og frem- og tilbagegående bevægelse |
| Kørselsafstand (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Vridningsretning | S eller Z Direction free designation |
| Indpakningstype | Center wire-indpakning eller sideindpakning |

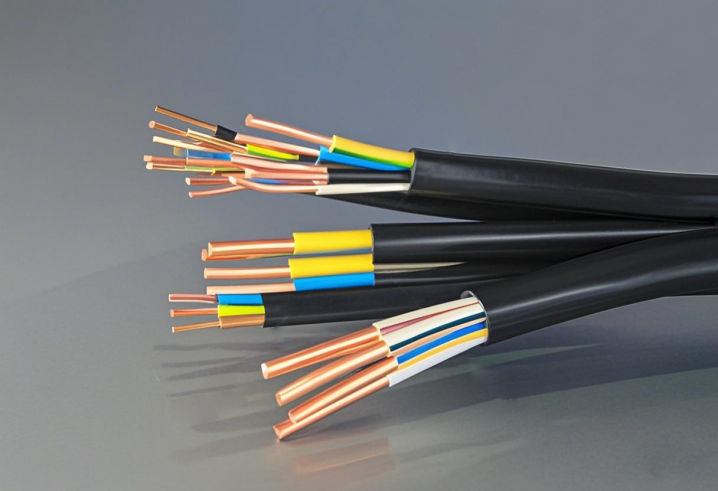

(6) JCJX-90 ekstrudermaskine

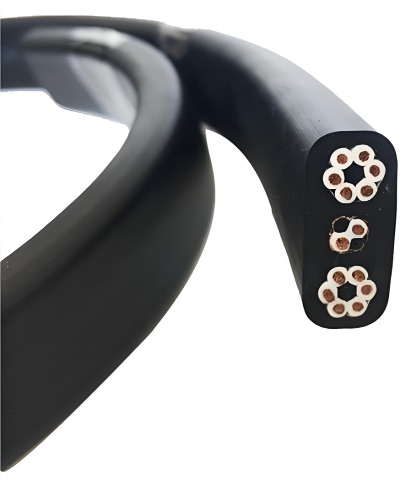

Anvendelsesområde: gælder for produktion af PVC-isoleret kabel, giv en beskyttende kappe til 2-5 ledere og 2 * 1,5 mm2 fladtråd
| Type | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Skruedia.(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Skrue L/D-forhold | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Ekstruderingskapacitet (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Ekstruderingskapacitet (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Ekstruderingskapacitet(kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Hovedmotoreffekt | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Samlet kraft | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Færdig diameter (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Udbetalingsspolestørrelse (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Pay-off Power | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Haul-off enhedstype | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Aftræksenhedens strøm | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akkumulatorlængde (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Spolestørrelse (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Optag magt | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Linjehastighed (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimension(m) (L*B*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Vægt (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
