Hvad er tegnetråd og hvordan trådtrækkemaskiner fungerer

Hvad er tegnetråd?

At trække tråd er processen med at reducere en metalstang eller tråd til en mindre diameter ved at trække den gennem en række tilspidsede matricer under spænding. Resultatet er en wire med snævrere dimensionstolerancer, forbedret overfladefinish og forbedrede mekaniske egenskaber sammenlignet med den originale stang. Denne koldbearbejdningsproces er fundamental for fremstilling af elektriske kobbertråde, stålkabel, aluminiumsledere, fjedre i rustfrit stål og utallige andre produkter, der bruges på tværs af bygge-, bil-, elektronik- og telekommunikationsindustrien.

Rent praktisk kan en stålstang med en diameter på 6,5 mm trækkes ned til 0,10 mm gennem successive gennemløb, hvilket opnår en samlet arealreduktion på over 99 %. Processen fungerer, fordi metal er duktilt - det deformeres plastisk uden at gå i stykker, når det trækkes gennem en matrice i en kontrolleret vinkel og hastighed.

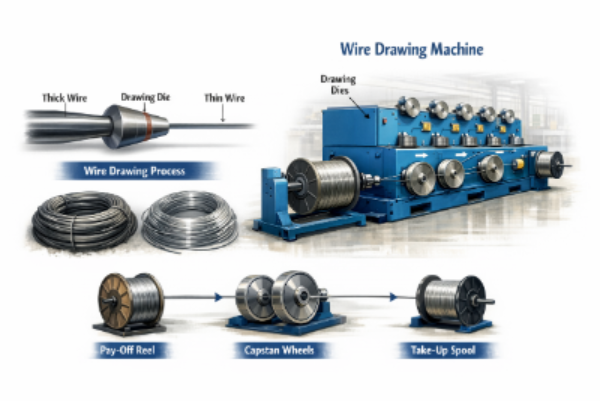

Sådan fungerer trådtrækningsprocessen trin for trin

Trådtrækkeprocessen følger en veldefineret sekvens, der forvandler rå stangmateriale til færdig tråd med præcise specifikationer:

1. Klargøring af stang: Den indgående stang (typisk 5,5-13 mm) renses ved syrebejdsning eller mekanisk afkalkning for at fjerne mølleskala og oxider, der ville beskadige matricer.
2. Peger: Den ene ende af stangen er tilspidset (spids), så den kan føres gennem den første matrice og gribes af trækklodsen.
3. Smøring: Tråden passerer gennem en smøremiddelboks (tørt sæbepulver, olieemulsion eller vådt smøremiddel) for at reducere friktion og matriceslid.
4. Die tegning: Tråden trækkes gennem en hærdet matrice - typisk wolframcarbid til tunge størrelser og polykrystallinsk diamant (PCD) til fin tråd - hvilket reducerer tværsnitsarealet med 10-30% pr. gennemløb.
5. Mellemudglødning (hvis nødvendigt): Efter betydeligt koldt arbejde blødgøres tråden i en ovn (600–900°C for stål) for at genoprette duktiliteten før yderligere trækning.
6. Spooling: Færdig tråd er viklet på spoler eller ruller med kontrolleret spænding til forsendelse eller nedstrømsbehandling.

Hver støbepas hærder metallet, hvilket øger trækstyrken. Højkulstof ståltråd trukket til 2 mm kan f.eks. nå trækstyrker på 1.800–2.200 MPa — langt højere end 600–900 MPa af den originale varmvalsede stang.

Hvad er en trådtrækmaskine?

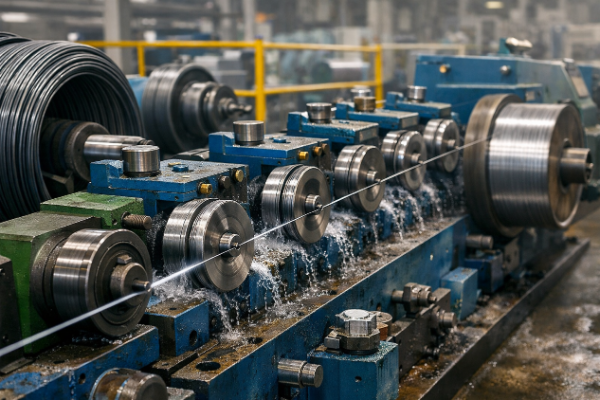

En trådtrækmaskine er industrielt udstyr, der mekaniserer og automatiserer tegneprocessen, ved at trække tråd gennem en eller flere matricer ved kontrollerede hastigheder ved hjælp af motoriserede kapstaner eller trækklodser. Moderne maskiner spænder fra tyreblokke med en enkelt matrice, der bruges til kraftig stangnedbrydning, til 25-matrice kontinuerlige fine trådtrækningsmaskiner, der er i stand til at producere tråd tyndere end et menneskehår ved hastigheder på over 3.000 m/min.

Trådtrækningsmaskiner er kategoriseret efter materiale (stål, kobber, aluminium), tråddiameterområde, antal trækgennemløb (matricer) og drevkonfiguration. Valg af den rigtige maskintype bestemmer direkte produktivitet, ledningskvalitet og energiforbrug.

Hovedtyper af trådtræksmaskiner

Forskellige applikationer kræver forskellige maskinkonfigurationer. Tabellen nedenfor opsummerer de mest almindelige typer:

Tørre vs. våde tegnemaskiner

Smøremetoden deler maskiner op i to store familier. Tørre tegnemaskiner bruge pulveriserede smøremidler (sæbe, kalk, borax) og er standard for ståltråd ned til ca. 0,5 mm. Våd tegnemaskiner nedsænk både matricer og capstans i en olie-vand-emulsion, hvilket muliggør fin og ultrafin trådtrækning ved meget høje hastigheder med overlegen køling og matricelevetid.

Nøglekomponenter i en trådtrækmaskine

At forstå maskinens anatomi hjælper operatører med at fejlfinde problemer og optimere ydeevnen:

• Tegneform: Kerneværktøjet - en spids (wolframcarbid eller PCD-diamant) monteret i et stålhus. Matricegeometri (tilløbsvinkel typisk 6-15°, lejelængde) bestemmer deformationskvaliteten og matricens levetid.
• Tegning kapstan/blok: En roterende tromle, der påfører spænding for at trække tråden gennem matricen. Diameter og overfladefinish påvirker trådvikling og glidning.
• Udbetalingsstand: Holder og kontrollerer fremføringsspolen og bibeholder den korrekte rygspænding for at forhindre spolen, der kollapser eller ledningen knækker ved indgang.
• Smøresystem: Dysebokse til tørre maskiner eller en recirkulerende emulsionstank med filtrering til våde maskiner. Forurenet smøremiddel forårsager overfladefejl og knækket ledning.
• Take-up/spooler: Vikler den færdige tråd på spoler eller spoler med kontrolleret spænding. Præcision traversering sikrer ensartet lagvikling.
• Drivsystem: AC frekvensomformere (VFD'er) giver mulighed for præcis hastighedskontrol og hastighedssynkronisering på tværs af flere tegneblokke, hvilket er afgørende for at undgå ledningsbrud.
• Kølesystem: Vandkølede kapstaner eller matriceholdere spreder varme genereret af deformation og friktion, hvilket beskytter trådegenskaber og matricegeometri.

Wire Drawing Die Design og Arealreduktion

Matricen er det mest kritiske forbrugsmateriale ved trådtrækning. Dens geometri kontrollerer deformationseffektivitet, overfladekvalitet og trådmekaniske egenskaber.

Die Zoner

En standard tegnematrice har fire adskilte zoner:

• Indgang/klokkezone: Fører ledningen ind i matricen uden skarp kontakt.
• Indflyvnings-/reduktionszone: Den vinklede overflade (typisk 2α = 12–24° total inkluderet vinkel for stål), hvor den faktiske diameterreduktion forekommer.
• Leje/landzone: En kort parallel sektion, der dimensionerer tråden til den endelige diameter og forbedrer rundheden. Typisk længde er 25-35% af udgangsdiameter.
• Udgang/tilbage aflastningszone: Forhindrer trådridsning ved udgang og letter fjernelse af smørefilm.

Arealreduktion pr. pas

Arealreduktion (r) beregnes som: r = (A₀ − A₁) / A₀ × 100 % hvor Ao er indgangstværsnittet, og A1 er udgangstværsnittet. Typiske værdier er:

• Blødt kobber og aluminium: 20-35 % pr. gennemløb
• Kulstoffattigt stål: 15-25 % pr. gennemløb
• Højkulstof eller rustfrit stål: 10-18 % pr. gennemløb
• Ultrafin tråd (ædelmetaller): 5-12 % pr. gennemløb

Overdreven reduktion pr. gennemløb øger risikoen for centersprængningsdefekter og ledningsbrud, især i materialer med højt kulstofindhold.

Wire Drawing Machine Hastighed og produktionsoutput

Maskinhastighed er en af de vigtigste parametre, der påvirker både produktivitet og ledningskvalitet. Tegningshastigheden varierer enormt afhængigt af materiale og trådstørrelse:

Højhastighedsmaskiner kræver proportionalt avanceret smøring, køling og matricematerialer for at opretholde ensartet kvalitet. Forøgelse af hastigheden med kun 20 % uden tilstrækkelig afkøling kan hæve matricetemperaturen med 80-120°C , hurtigt accelererende slid.

Almindelige trådtrækningsfejl og hvordan man forebygger dem

Selv velholdte maskiner kan producere defekte ledninger, hvis procesparametrene afviger. Erkendelse af defekter fremskynder korrigerende handling:

• Trådbrud: Oftest forårsaget af overdreven reduktion pr. gennemløb, slidte eller forkert dimensionerede matricer, overfladesømme i indgående stang eller utilstrækkelig smøring. Brudhastighed over 1 brud pr. ton signalerer et systemisk problem.
• Diametervariation (ovalitet): Resultatet af slidt matricelejezone, ujævn drevspænding eller vibrationer. Kobbermagnettråd med ovalitet over 0,5 % forårsager isolationsfejl i motorer.
• Overfladeridser og sømme: Forårsaget af hakker, forurenet smøremiddel eller snavs i matriceboksen. Kritisk for rustfrit stål og tråd af medicinsk kvalitet.
• Centerudbrud (Chevron revner): Indvendige brud usynlige på overfladen, forårsaget af høje matricevinkler kombineret med lav reduktion. Særligt farligt i forspændt betontråd.
• Resterende spændingsrevner: Overdreven koldbearbejdning uden mellemudglødning skaber høje indre spændinger, der forårsager forsinket revnedannelse i spoler efter tegning.

Materialer, der almindeligvis behandles af trådtrækmaskiner

Trådtrækningsmaskiner behandler et bredt spektrum af metaller, hver med forskellige udfordringer:

• Kulstoffattigt stål (≤0,10 % C): Anvendes til søm, mesh, pigtråd og generel teknik. Høj duktilitet tillader store reduktioner pr.
• Højkulstofstål (0,60–0,95 % C): Anvendes til fjedertråd, dækvulst, PC-streng og reb. Kræver stram kontrol af patentering (varmebehandling) før tegning for at opnå den nødvendige mikrostruktur.
• Rustfrit stål: Arbejdshærder meget hurtigt; kræver hyppig udglødning og specialiserede smøremidler (klorerede olier eller oxalatbelægning).
• Kobber og kobberlegeringer: Det største volumen ikke-jernholdige trukket tråd globalt. Blødt kobber kræver ingen interpass-udglødning for moderate reduktioner, men skal udglødes for at opretholde ledningsevnen for elektriske kvaliteter.
• Aluminium og aluminiumslegeringer: Tegnet til luftledninger (AAC, AAAC, ACSR ledere) og bygningsledning. Lav styrke kræver blidere matricevinkler og omhyggelig spændingskontrol.
• Wolfram og molybdæn: Tegnet til lampetråde og højtemperaturapplikationer; kræver forhøjet temperaturtrækning og diamantmatricer.

Valg af en trådtræksmaskine: nøglefaktorer at evaluere

At købe eller specificere en trådtrækmaskine involverer mere end at matche diameterinterval. Evaluer disse parametre omhyggeligt, før du forpligter dig:

• Maksimal trækkraft (kN): Skal overstige flydespændingen af trådtværsnittet ved den første matriceudgang. Underdimensionerede maskiner knækker ledninger eller går i stå under belastning.
• Antal trækpas: Flere gennemløb tillader en finere slutdiameter og bedre fordeling af arbejde pr. matrice, men øger maskinens fodaftryk og kapitalomkostninger.
• Drevtype og kontrol: VFD-kontrollerede AC-drev giver jævn hastighedsramping og synkronisering. Ældre slip-koblingssystemer er tilbøjelige til spændingsspidser, der knækker fine ledninger.
• Kølekapacitet: Bekræft, at motorkøling og nedkøling af smøremiddel kan holde temperaturen inden for grænserne ved maksimal produktionshastighed.
• Tidspunkt for udskiftning af matrice: På en multi-matrice-maskine, der producerer 3 mm ståltråd ved 10 m/s, repræsenterer et 10-minutters matriceskift ca. 6.000 m tabt produktion . Quick-change matriceholdere reducerer nedetiden markant.
• Automatisering og overvågning: Moderne maskiner inkorporerer laserdiametermålere, spændingssensorer og PLC-kontroller, der registrerer brud og parameterdrift i realtid, hvilket reducerer skrothastigheden med 15-30 % sammenlignet med manuelt overvågede maskiner.

Trådtrækning vs. andre metalformningsprocesser

Trådtegning forveksles nogle gange med relaterede processer. Forståelse af forskellene tydeliggør, hvornår hver metode gælder:

• Trådtræk vs. ekstrudering: Ved ekstrudering skubbes metal gennem en matrice; ved tegning trækkes det. Tegning giver bedre dimensionsnøjagtighed og arbejdshærdning; ekstrudering foretrækkes til ikke-duktile legeringer og hule profiler.
• Trådtræk vs. rulning: Rulning bruger kompression mellem ruller, velegnet til flade produkter og store stænger. Tegning foretrækkes for rund tråd under ca. 8 mm, hvor matriceindeslutning sikrer præcis rundhed.
• Trådtrækning vs. sænkning: Swaging bruger radiale hammerslag for at reducere diameteren, foretrukket til koniske produkter eller materialer, der er følsomme over for trækspænding under matricetrækning.

Til fremstilling af lange trådlængder med snæver diametertolerance (±0,005 mm opnås på fint kobber), trådtrækning gennem progressive matricer er fortsat den mest effektive og omkostningseffektive koldformningsmetode, der findes.
