Trådtrækningsmaskiner forklaret: Hvordan de virker, hvilke typer findes, og hvordan man vælger den rigtige

Hvad en trådtrækmaskine gør - og hvorfor det betyder noget

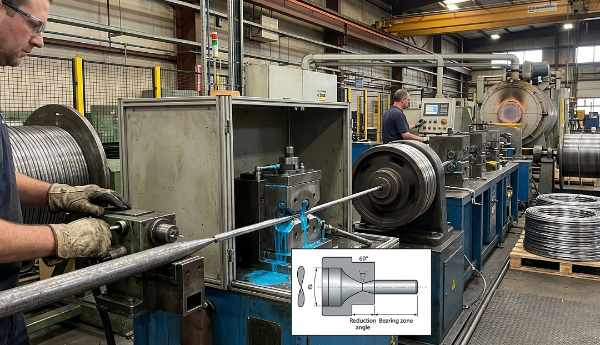

En trådtrækmaskine reducerer diameteren af metalstang eller tråd ved at trække den gennem en række gradvist mindre matricer under spænding. Outputtet er tråd med en præcis diameter, forbedrede mekaniske egenskaber og en glattere overfladefinish - kvaliteter, der ikke pålideligt kan opnås gennem rulning eller ekstrudering alene.

Trådtrækning er den grundlæggende proces bag stort set alle trådprodukter i moderne fremstilling — fra elektriske ledere og bilkabler til fjederstål, kirurgiske suturer og pianotråd. En maskine, der starter med 5,5 mm stålstang, kan reducere den til 0,1 mm eller finere gennem successive trækkende passager, der hver fjerner en kontrolleret procentdel af tværsnitsarealet.

At vælge det rigtige trådtræksmaskine - uanset om det er til kobber, aluminium, stål eller speciallegeringer - afhænger af forståelsen af procesmekanikken, maskinkonfigurationerne, formdesignet, smørekravene og de endelige trådspecifikationer, som din applikation kræver. Denne vejledning dækker hvert af disse områder med den specificitet, der er nødvendig for at træffe en informeret udstyrsbeslutning.

Trådtegningsprocessen: Trin for Trin

Tegneprocessen følger en konsekvent mekanisk logik, uanset hvilket materiale der tegnes. At forstå hvert trin hjælper med at diagnosticere problemer og optimere outputkvaliteten.

1. Peger: Den forreste ende af stangen er tilspidset - enten ved sænkning, rulning eller slibning - så den kan føres gennem matriceåbningen og gribes af trækkapstanen eller -blokken.
2. Die indtastning: Den spidse wire går ind i matricens klokke (indgangskegle), som leder den ind i tilgangsvinklen, hvor deformationen begynder.
3. Reduktionszone: Tråden komprimeres radialt, når den passerer gennem matricens lejezone. Tværsnitsarealet falder, mens længden øges proportionalt. Reduktioner pr. gennemløb varierer typisk fra 15% til 25% for stål og op til 30% til 35% for blødere metaller som kobber og aluminium .
4. Lejezone: En kort cylindrisk sektion, der styrer den endelige diameter og overfladefinish.
5. Rygaflastning: En let tilspidsning ved matriceudgangen, der forhindrer wiren i at binde sig, når den forlader.
6. Vikling: Den trukne tråd rulles op på en kapstan eller spole til næste gennemløb eller den endelige indpakning.

Hver passage gennem en matrice hærder tråden på grund af plastisk deformation. For materialer som højkulstofstål og rustfrit kan mellemudglødning (blødgøring gennem varmebehogling) være påkrævet efter flere omgange for at genoprette duktiliteten, før tegningen kan fortsætte. Kobber og aluminium tillader typisk flere reduktioner, før udglødning er nødvendig.

Hovedtyper af trådtræksmaskiner

Trådtrækningsmaskiner kategoriseres primært efter antallet af tegneblokke (enkelt versus multi-pass), arrangementet af disse blokke og typen af materiale og trådmåler, der behandles. Hver konfiguration passer til et andet produktionsscenarie.

Enkeltblok (enkelt-matrice) tegnemaskiner

Den enkleste konfiguration: en die, en capstan. Stangen passerer gennem en enkelt matrice og vikles op på en roterende tromle. Enkeltbloksmaskiner bruges til tung tråd- og stangtræk — typisk reducerer stangen fra 5–12 mm ned til 2–4 mm i et enkelt træk. De er almindelige som det første trin i en multimaskine-tegnelinje og bruges også til specialapplikationer, hvor der er behov for hyppige udskiftninger af matrice.

Trækhastigheder for enkeltblokmaskiner, der arbejder med tunge stang, er typisk 1 til 5 meter i sekundet . Fordelen er mekanisk enkelhed og nem opsætning; begrænsningen er, at der kun opnås én reduktion pr. maskinpass.

Multi-Pass (kontinuerlig) tegnemaskiner

Multi-pass maskiner tråder tråd gennem en række matricer og kapstaner i et enkelt kontinuerligt gennemløb. Hver kapstan roterer hurtigere end den foregående for at kompensere for wirens øgede hastighed og længde efter hver reduktion. Disse maskiner er trådtrækkenes arbejdsheste - en enkelt 12-matrice maskine kan tage 5,5 mm stang og trække den ned til under 1 mm uden at stoppe.

Moderne multi-pass maskiner til fine kobbertråd kan opnå udgangshastigheder, der overstiger 30 meter i sekundet , med nogle højhastigheds fintrådsmaskiner, der når 40–50 m/s . Antallet af matricer i maskinen varierer typisk fra 6 til 25 afhængigt af den endelige måler og materiale.

Våde tegnemaskiner

I vådtrækningsmaskiner er matricerne og kapstanerne helt nedsænket i en flydende smøremiddel-kølevæskeopløsning. Dette er standardkonfigurationen til fin og ultrafin trådtrækning — diametre under ca. 0,5 mm — hvor varmen, der genereres ved høje trækhastigheder, ellers ville beskadige tråden eller matricerne. Våde maskiner er dominerende i produktionen af ​​magnettråd, telekommunikationstråd og fint rustfrit ståltråd.

Tørre tegnemaskiner

Tørre tegnemaskiner bruger pulver- eller pastasmøremidler i stedet for flydende bade. De bruges til medium til grov tråd , især ståltråd i intervallet 0,5-5 mm, hvor tørre smøremidler såsom natrium- eller calciumstearat giver tilstrækkelig smøring uden komplikationer fra et væskesystem. Ståldæksnor og fjedertråd fremstilles almindeligvis på tørt trækkeudstyr.

Lige-line tegnemaskiner

I en lineær maskine bevæger wiren sig vandret gennem matricerne uden at vikles rundt om mellemliggende kapstaner. Dette eliminerer bøjningsspændingen, der indføres ved vikling omkring en tromle, hvilket gør lineære maskiner foretrukne til hårde, sprøde eller højværdi materialer — såsom wolfram, molybdæn, titantråd og svejseelektrodetråd — hvor bøjningstræthed under trækning ville forårsage brud.

Trådtrækmaskinespecifikationer sammenlignet efter anvendelse

Dies: Komponenten, der definerer ledningskvalitet

Tegnematricen er hjertet i processen. Matricegeometri, materiale og overfladefinish bestemmer direkte tråddiametertolerance, overfladekvalitet og matricens levetid. En dårligt specificeret eller slidt matrice producerer tråd, der er uden for tolerance, ru eller tilbøjelig til at gå i stykker.

Materielle materialer

• Wolframcarbid: Standardmatricematerialet til de fleste stål- og mellemtrådsapplikationer. Fremragende slidstyrke, omkostningseffektiv, tilgængelig i en lang række kvaliteter. Typisk levetid tegning af kulstofståltråd: 200-500 kg tråd pr. matrice afhængig af trådens hårdhed og reduktion.
• Polykrystallinsk diamant (PCD): Anvendes til fin og ultrafin trådtrækning af kobber og ædelmetaller. Dramatisk længere levetid end hårdmetal - ofte 10–50× længere — retfærdiggør de væsentligt højere omkostninger ved produktion af store mængder fintråd.
• Naturlig diamant: Anvendes stadig til de fineste trådmål under cirka 0,05 mm, hvor den krystallografiske perfektion af naturlig diamant giver overfladefinish og dimensionelle tolerancer, som syntetiske alternativer ikke kan matche.
• Keramik: Anvendes til specifikke applikationer såsom trækning af rustfrit stål eller titanium, hvor kemisk reaktivitet mellem tråden og hårdmetal ville forårsage accelereret slid.

Die vinkel og reduktionsskema

Matricens tilgangshalvvinkel - vinklen mellem matriceaksen og den tilspidsede reduktionszone - strækker sig typisk fra 6° til 12° til de fleste applikationer. En mindre vinkel reducerer trækkraften og matriceslid, men øger kontaktlængden og friktionen. En større vinkel forkorter kontakt, men øger redundant deformation, hvilket øger ledningstemperaturen og hærdningshastigheden. Den optimale vinkel for et givet materiale og reduktion bestemmes empirisk og er en nøje fastholdt parameter i kommercielle trådtrækningsoperationer.

Reduktionsplanen - hvor meget arealreduktion der er tildelt hver matrice i en multi-pass maskine - skal afbalanceres, så ingen enkelt matrice overbelastes, mens maskinen arbejder med spidsgennemstrømning. Typiske arealreduktioner pr. gennemløb er 17–22 % for stål and 20–30 % for kobber . Ved at skubbe over disse tærskler øges frekvensen af ​​trådbrud og matriceslid eksponentielt.

Smøring: Kritisk for maskinens ydeevne og ledningskvalitet

Smøring i trådtrækning tjener tre funktioner: at reducere friktionen mellem tråden og matricen, fjerne varme genereret af deformation og friktion og forhindre svejsning eller gnidning mellem trådoverfladen og matricematerialet. At få en forkert smøring er den mest almindelige årsag til for tidlig matricefejl, for store ledningsbrud og dårlig overfladekvalitet.

• Tørre smøremidler (sæbepulver): Natriumstearat og calciumstearat er de mest almindelige tørre smøremidler til ståltrådstrækning. Tråden er forbelagt med et kalk- eller borax-bærelag, der reagerer med sæben og danner en zinksæbefilm ved matricegrænsefladen. Effektiv til stangnedbrydning og medium wire, men ikke egnet til fin wire.
• Våde smøremidler (emulsioner og rene olier): Vandbaserede emulsioner indeholdende syntetiske smøremiddeladditiver er standard til vådtrækningsmaskiner. Koncentrationen holdes typisk mellem 3% og 10% efter volumen , med pH styret mellem 8,5 og 9,5 for at forhindre bakterievækst og korrosion. Pæne olier (ikke-emulgerede) bruges til specifikke anvendelser i rustfrit stål og speciallegeringer.
• Metalliske belægninger: For stål med meget kulstofindhold (dæksnor, PC-tråd) er stangen belagt med messing eller zink ved galvanisering eller hot-dip-patentering før trækning. Disse metalliske belægninger fungerer som faste smøremiddelbærere og forbruges under trækning og afsætter en tynd smørende film ved matricegrænsefladen.

Nøglefaktorer, når du vælger en trådtrækmaskine

At købe eller specificere en trådtrækmaskine kræver, at flere tekniske parametre matches til dine produktionskrav. Dette er de faktorer, der har størst indflydelse på outputkvalitet, driftsomkostninger og investeringsafkast:

Materiale og trådmåleområde

Definer dit input- og outputdiameterområde, før du evaluerer en maskine. En maskine, der er optimeret til kobber-fintrådstrækning, er ikke egnet til nedbrydning af stålstang og omvendt. Hvis dit produktsortiment spænder over et vindue med bred sporvidde - for eksempel 5 mm ned til 0,3 mm - har du sandsynligvis brug for to maskiner i serie frem for en enkelt enhed.

Motorkraft og trækkraft

Trækkraften er proportional med ledningens tværsnitsareal, materialets flydespænding og den samlede arealreduktion pr. gennemløb. Underdimensionering af motorkraft resulterer i stoppede træk og for store ledningsbrud; overdimensionering spilder kapital og energi. For mellemstore ståltrådsmaskiner, der behandler 1-3 mm tråd, varierer den installerede motoreffekt typisk fra 15 kW til 75 kW pr. tegneblok afhængig af antal gennemløb og tegnehastighed.

Hastighedskontrol og synkronisering

I multi-pass maskiner skal hastigheden af hver kapstan synkroniseres præcist for at opretholde korrekt tilbagespænding mellem gennemløbene. Moderne maskiner bruger frekvensomformere (VFD'er) med spændingsstyring med lukket sløjfe på hver blok, hvilket muliggør automatisk justering til variationer i trådforlængelsen. Ældre maskiner bruger mekaniske hastighedsforhold, der kræver manuel justering, når de skifter trådkvaliteter eller matriceplaner.

Inline udglødningsevne

Til kobber- og aluminiumtrådstrækning genoprettes duktiliteten uden en separat ovnglødningscyklus ved kontinuerlig inline-udglødning - at føre den færdige tråd gennem en kort resistiv varmezone før opsamlingsspolen. Inline annealing kan eliminere et helt separat behandlingstrin , hvilket væsentligt reducerer produktionsgennemløbstiden og energiomkostningerne pr. kilogram produceret tråd. Kontroller, om maskinens udgangshastighed er kompatibel med den termiske opholdstid, der kræves for tilstrækkelig udglødning af din mållegering.

Pauseregistrering og automatisk genstart

Trådbrud er en uundgåelig del af tegneoperationer, især på fine trådmaskiner, der kører med høj hastighed. Omkostningspåvirkningen af ​​en pause afhænger i høj grad af, hvor hurtigt maskinen stopper, og hvor hurtigt operatøren kan tråde og genstarte. Moderne maskiner inkluderer optiske eller kontaktbaserede bruddetektorer der stopper maskinen inden for millisekunder efter en pause og på nogle modeller automatisk kan gevindskæres og genstartes uden operatørens indgriben. På en højhastigheds fintrådsmaskine, der kører med 40 m/s, kan en reduktion af genvindingstiden fra 15 minutter til 2 minutter genoprette hundredvis af timers produktion årligt på en enkelt maskine.

Almindelige ledningstrækningsproblemer og deres grundlæggende årsager

Diagnostisk viden om almindelige tegningsproblemer reducerer nedetid og skrot. De fleste defekter kan spores tilbage til en af ​​tre kilder: matricens tilstand, smøringsfejl eller materialeinkonsistens.

• Hyppige ledningsbrud: Oftest forårsaget af overdreven reduktion pr. gennemløb, slidte eller revnede matricer, utilstrækkelig smøring eller hårde pletter i den indkommende stang på grund af adskillelse eller ukorrekt valseværkspraksis. Tjek først matricens tilstand, og gennemgå derefter reduktionsplanen.
• Overfladescoring eller matricelinjer: Indikerer matriceslid, matriceoverfladeforurening eller nedbrud af smøremiddel. Udskift matricen og skyl smøresystemet. Scoring efterladt uadresseret vil forplante sig til nedstrøms matricer og forringe hele produktlængden.
• Diametervariation langs ledningen: Kan skyldes spændingsudsving (tjek VFD-kalibrering og kapstanoverfladetilstand), slidte lejezoner i matricer eller inkonsekvent indgående stangdiameter.
• Overdreven varmeudvikling: Peger på smøring utilstrækkelig, for høj trækhastighed for smøremiddelsystemets kølekapacitet eller reduktion pr. gennemløb, der overstiger materialets termiske tolerance. Kobbertrådstemperaturen ved matriceudgangen bør generelt forblive under 150°C for at forhindre overfladeoxidation.
• Oprulnings- eller støbningsproblemer på spolewire: Resterende spændinger fra tegneprocessen kan få tråden til at springe af spolen eller danne inkonsekvente spoler. Justering af tilbagespændingen på den sidste kapstan eller tilføjelse af en udretningsrulle før opsamlingsspolen løser typisk dette.
